Что такое ADS1211E?
ADS1211E — это компонент категории Сбор данных - Аналого-цифровые преобразователи (АЦП) от Texas Instruments. Эта страница товара собирает основные данные для закупки перед проверкой цены, наличия, документации или образцов.

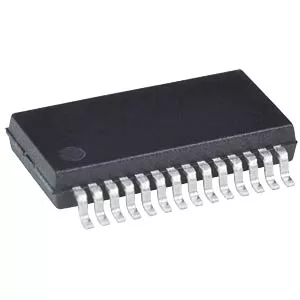

Поставка оригинальных ADS1211E, Сбор данных - Аналого-цифровые преобразователи (АЦП), от Texas Instruments
IC 24-BIT DELTA-SIGMA A/D 28SSOP
RoHS
Изображения приведены только для справки. Пожалуйста, свяжитесь с нами для получения последних изображений.
Ключевые характеристики
Серия
-
Минимальное количество
1
Категория
Интегральные схемы (ИС)Описание
IC 24-BIT DELTA-SIGMA A/D 28SSOP
Основные характеристики
-
Зачем отправлять RFQ
На этапе RFQ удобно уточнить коммерческие и документальные детали, которые обычно нужны закупщикам до размещения заказа.
Подтвердить наличие и ожидания по срокам
Уточнить CoC и поддержку прослеживаемости
Согласовать проверку и детали отгрузки
Сигналы доверия
Международно признанные сертификаты
Сертификаты работают лучше всего, когда они подкреплены понятными обещаниями по прослеживаемости, обращению и инспекции.
ISO 9001
Процессы менеджмента качества для более стабильной закупки и обращения с продукцией.
AS9120B
Контроль дистрибуции авиационного уровня для прослеживаемости и надежности.
ISO 14001
Экологическая дисциплина в операционных и складских процессах.
ESD Control
Стандарты защиты от электростатического разряда для чувствительных компонентов.
Проверка подлинности
CoC по запросу
Проверка перед отгрузкой
Оперативная RFQ-поддержка
Почему закупщики доверяют этому процессу поставки
Наш процесс качества направлен на снижение риска контрафакта и поддержку уверенных закупок. Компоненты проходят документированные этапы обращения и проверки, чтобы закупочные команды могли принимать решения с большей уверенностью.
Структурированный контент продукта
Изучайте продукт так, как его оценивают закупщики
Переключайтесь между обзором, характеристиками и связанными материалами без длинной непрерывной страницы.
Обзор продукта
Обзор
The ADS1225 and ADS1226 are 24-bit delta-sigma analog-to-digital (A/D) converters.
They offer excellent performance, ease-of-use, and low power in a small 4mm × 4mm QFN package and are well-suited for demanding high-resolution measurements, especially in portable and other space-saving and power-constrained applications.
FEATURES
• 100SPS Data Rate (High-Speed Mode)
• Single-Cycle Settling
• Easy Conversion Control with START Pin
• Automatic Shutdown
• Low Noise: 4µVRMS Noise (High-Resolution Mode)
• Input Multiplexer with Two Differential Channels (ADS1226)
• Voltage Reference Supports Ratiometric Measurements
• Self-Calibrating
• Simple Read-Only 2-Wire Serial Interface
• Internal High-Impedance Input Buffer
• Internal Temperature Sensor
• Internal Oscillator
• Low-Power: 1mW While Operating, < 1µA During Shutdown
• Analog and Digital Supplies: 2.7V to 5.5VAPPLICATIONS
• Hand-Held Instrumentation
• Portable Medical Equipment
• Industrial Process Control
Полная техническая структура
Подробные характеристики
Просматривайте сгруппированные атрибуты и параметры без перегрузки одной длинной таблицей.
Быстрый просмотр
Популярные характеристики вынесены наверх
Product Parameter
Number of A/D Converters
1
Product Parameter
Number of Elements
1
Product Parameter
Number of Analog In Channels
4
Product Parameter
Number of Channels
4
Product Parameter
Power Supplies
5V
Product Parameter
Sample and Hold / Track and Hold
SAMPLE
Number of A/D Converters
1
Number of Elements
1
Number of Analog In Channels
4
Number of Channels
4
Power Supplies
5V
Sample and Hold / Track and Hold
SAMPLE
Differential Nonlinearity
1 LSB
Input Type
Differential
Min Supply Voltage (DC)
4.75V
Supply Type
Analog, Digital
Output Bit Code
OFFSET BINARY, 2'S COMPLEMENT BINARY
Configuration
MUX-PGA-ADC
Power Consumption
27.5mW
Sampling Rate (Per Second)
16k
Part Status
Active
Radiation Hardening
NO
Contact Plating
Gold
Pbfree Code
Yes
Surface Mount
Yes
REACH Status
REACH Unaffected
ECCN
EAR99
Number of Functions
1
Lead Free
Lead Free
Packaging
Tube
Mounting Type
Surface Mount
Lifecycle Status
ACTIVE (Last Updated: 5 days ago)
Number of Bits
24
Factory Lead Time
6 Weeks
Height
2mm
Pin Count
28
Number of Terminations
28
Number of Pins
28
Series
-
Operating Temperature
-40°C~85°C
Termination
SMD/SMT
Categories
Integrated Circuits (ICs)
Terminal Position
DUAL
Peak Reflow Temperature (Cel)
260
Terminal Form
GULL WING
Polarity
Bipolar, Unipolar
Supply Voltage
5V
Operating Supply Voltage
5V
Interface
SPI, Serial
Length
10.2mm
Sub-Categories
Data Acquisition - Analog to Digital Converters (ADC)
Manufacturer
Texas
Subcategory
Analog to Digital Converters
Reference Type
External, Internal
Width
5.3mm
Terminal Pitch
0.65mm
Max Supply Voltage
5.25V
Max Supply Voltage (DC)
5.25V
Feature
PGA
Data Interface
SPI
Thickness
1.95mm
Min Supply Voltage
4.75V
Resolution
3 B
Nominal Supply Current
3.5mA
Package / Case
28-SSOP (0.209, 5.30mm Width)
Architecture
Sigma-Delta
Max Power Dissipation
60mW
Power Dissipation
60mW
Converter Type
ADC, DELTA-SIGMA
Base Part Number
ADS1211
Manufacturer's Part No.
ADS1211E
Conversion Rate
16 ksps
Sampling Rate
16 ksps
ECCN Code
EAR99
RoHS Status
ROHS3 Compliant
REACH SVHC
No SVHC
JESD-609 Code
e4
Moisture Sensitivity Level (MSL)
2 (1 Year)
HTSUS
8542.39.0001
Частые вопросы
FAQ по товару
Короткие ответы для покупателей, которые проверяют ADS1211E, наличие, документацию и процесс закупки.
Какой корпус и описание указаны для ADS1211E?
Для ADS1211E указан корпус -. Текущее описание товара: IC 24-BIT DELTA-SIGMA A/D 28SSOP. Перед утверждением закупки покупателям следует сверить корпус, footprint и электрические параметры с datasheet или условиями предложения.
Есть ли ADS1211E в наличии?
Сейчас на странице указано 36143 шт. на складе и 63019 шт. доступно для ADS1211E. Так как наличие электронных компонентов быстро меняется, отправьте RFQ, чтобы подтвердить актуальный склад, срок поставки и финальную цену.
Можно ли запросить цену или образец для ADS1211E?
Да. Используйте действие быстрого запроса цены или запроса образца на этой странице, чтобы отправить количество и требования по закупке для ADS1211E от Texas Instruments. Команда TrustCompo проверит цену, наличие и поддержку документации.
Доступен ли datasheet для ADS1211E?
Отдельная ссылка на datasheet сейчас не указана для ADS1211E от Texas Instruments. Свяжитесь с нами с номером детали и нужными параметрами, чтобы команда помогла подтвердить документацию на этапе предложения.
Что нужно проверить перед заказом ADS1211E?
Перед подтверждением заказа покупателям следует проверить производителя, корпус, количество, целевую цену, требования RoHS или другие требования соответствия, а также необходимость Certificate of Conformance или прослеживаемости для ADS1211E.
