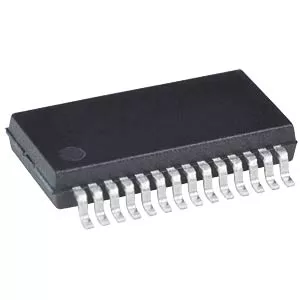

ADS8509IBDB Сбор данных - Аналого-цифровые преобразователи (АЦП) от Texas Instruments
ADS8509IBDB — это модель из категории Сбор данных - Аналого-цифровые преобразователи (АЦП) от Texas Instruments, представленная на TrustCompo для покупателей, которым нужен понятный контекст по закупке и проверке до RFQ. Эта позиция находится в товарном пути Интегральные схемы (ИС) / Сбор данных - Аналого-цифровые преобразователи (АЦП). Известный корпус сейчас указан как SSOP в карточке бренда Texas Instruments. IC ADC 16BIT 250KSPS SRL 28-SSOP. TrustCompo собирает доступные данные по модели, бренду, товарной иерархии и спецификациям для ADS8509IBDB, чтобы покупатели быстрее переходили от проверки к запросу предложения.
RoHS
Изображения приведены только для справки. Пожалуйста, свяжитесь с нами для получения последних изображений.
Ключевые характеристики
Серия
-
Минимальное количество
1
Категория
Интегральные схемы (ИС)Подкатегория
Сбор данных - Аналого-цифровые преобразователи (АЦП)Описание
IC ADC 16BIT 250KSPS SRL 28-SSOP
Основные характеристики
-
Зачем отправлять RFQ
На этапе RFQ удобно уточнить коммерческие и документальные детали, которые обычно нужны закупщикам до размещения заказа.
RoHS, REACH и lead-free документацию можно подтвердить на этапе RFQ
Traceability и Certificate of Conformance доступны по запросу
Поддержка pre-shipment inspection report для quality review
Сигналы доверия
Международно признанные сертификаты
Сертификаты работают лучше всего, когда они подкреплены понятными обещаниями по прослеживаемости, обращению и инспекции.
ISO 9001
Процессы менеджмента качества для более стабильной закупки и обращения с продукцией.
AS9120B
Контроль дистрибуции авиационного уровня для прослеживаемости и надежности.
ISO 14001
Экологическая дисциплина в операционных и складских процессах.
ESD Control
Стандарты защиты от электростатического разряда для чувствительных компонентов.
Процесс заказа
Поймите, как оформить заказ и какие политики поддерживают закупку
Здесь собран быстрый путь к заказу и страницы policy, которые покупатели обычно просматривают перед подтверждением закупки компонента.
Как заказать этот товар
Простой B2B-процесс помогает инженерной и закупочной команде перейти от проверки позиции к коммерческому подтверждению.
1
Проверьте позицию и количество
Сверьте номер детали, корпус, ключевые характеристики и целевое количество, чтобы запрос цены точно отражал нужный вашей команде scope закупки.
2
Отправьте RFQ или запрос на образец
Используйте быстрый запрос цены для коммерческой оценки или запрос образца, если инженерная валидация еще идет и нужен небольшой объем для проверки.
3
Согласуйте доставку, оплату и документы
До финального подтверждения уточните сроки наличия, способ отгрузки, схему оплаты и любые документы по прослеживаемости или инспекции, которые нужны вашему процессу.
Какие policy обычно проверяют покупатели
Эти страницы объясняют правила работы по образцам, доставке, оплате и quality support до размещения заказа.
Доставка и отгрузка
Ознакомьтесь с точкой отправки, вариантами перевозчиков, способами доставки и факторами, влияющими на срок транзита международных заказов.
Посмотреть условия доставкиУсловия оплаты
Узнайте о поддерживаемых способах оплаты, типах инвойсов, валюте котировки и коммерческих границах международных B2B-заказов.
Посмотреть условия оплатыЦентр качества и прослеживаемости
Посмотрите, как входной контроль, проверка перед отгрузкой, traceability support, сертификаты и дополнительные тесты встроены в наш quality workflow.
Посмотреть quality workflowСтруктурированный контент продукта
Изучайте продукт так, как его оценивают закупщики
Просматривайте обзор, подробные характеристики и связанные материалы по закупке в одном структурированном блоке без перегрузки длинными разрозненными секциями.
Обзор продукта
Обзор
Description:
The TPS76133DBVR is a linear voltage regulator from Texas Instruments Integrated Circuits (ICs). It is designed to provide a regulated output voltage of 3.3V with an input voltage range of 3.68V to 16V. It has a maximum output current of 100mA and a maximum operating temperature of 125°C.
The device is housed in a SOT-223 package and has a surface mount mounting type. It has a unit weight of 0.000459 oz.
Features of the TPS76133DBVR include a wide input voltage range, low quiescent current, low dropout voltage, and low output noise. It also has a wide operating temperature range of -40°C to 125°C.
The TPS76133DBVR is suitable for a variety of applications including portable electronics, battery-powered systems, and automotive systems. It is also suitable for use in power management systems, industrial systems, and consumer electronics.
The TPS76133DBVR is a linear voltage regulator from Texas Instruments Integrated Circuits (ICs). It is designed to provide a regulated output voltage of 3.3V with an input voltage range of 3.68V to 16V. It has a maximum output current of 100mA and a maximum operating temperature of 125°C.
The device is housed in a SOT-223 package and has a surface mount mounting type. It has a unit weight of 0.000459 oz.
Features of the TPS76133DBVR include a wide input voltage range, low quiescent current, low dropout voltage, and low output noise. It also has a wide operating temperature range of -40°C to 125°C.
The TPS76133DBVR is suitable for a variety of applications including portable electronics, battery-powered systems, and automotive systems. It is also suitable for use in power management systems, industrial systems, and consumer electronics.
Быстрый просмотр
Популярные характеристики вынесены наверх
Product Attribute
Part Status
Active
Product Attribute
Radiation Hardening
NO
Product Attribute
Contact Plating
Gold
Product Attribute
Surface Mount
Yes
Product Attribute
Pbfree Code
Yes
Product Attribute
REACH Status
REACH Unaffected
Part Status
Active
Radiation Hardening
NO
Contact Plating
Gold
Surface Mount
Yes
Pbfree Code
Yes
REACH Status
REACH Unaffected
ECCN
EAR99
Number of Functions
1
Lead Free
Lead Free
Packaging
Tube
Mounting Type
Surface Mount
Factory Lead Time
16 Weeks
Number of Bits
16
Lifecycle Status
ACTIVE (Last Updated: 6 days ago)
Height
2mm
Number of Terminations
28
Number of Pins
28
Pin Count
28
Series
-
Operating Temperature
-40°C~85°C
Categories
Integrated Circuits (ICs)
Terminal Position
DUAL
Peak Reflow Temperature (Cel)
260
Terminal Form
GULL WING
Polarity
Bipolar, Unipolar
Operating Supply Voltage
5V
Voltage - Supply, Analog
5V
Supply Voltage
5V
Technology
CMOS
Length
10.2mm
Max Power Dissipation
100mW
Power Dissipation
100mW
Sub-Categories
Data Acquisition - Analog to Digital Converters (ADC)
Manufacturer
Texas
Subcategory
Analog to Digital Converters
Resolution
2 B
Reference Type
External, Internal
Architecture
SAR
Converter Type
ADC, SUCCESSIVE APPROXIMATION
Width
5.3mm
Terminal Pitch
0.65mm
Max Supply Voltage
5.25V
Max Supply Voltage (DC)
5.25V
Data Interface
SPI
Integral Nonlinearity (INL)
2 LSB
Thickness
1.95mm
Nominal Supply Current
10mA
Min Supply Voltage
4.75V
Package / Case
28-SSOP (0.209, 5.30mm Width)
Conversion Rate
250 ksps
Sampling Rate
250 ksps
Base Part Number
ADS8509
Manufacturer's Part No.
ADS8509IBDB
Number of Analog In Channels
1
Number of Channels
1
Power Supplies
5V
Input Type
Single Ended
Sample and Hold / Track and Hold
SAMPLE
Configuration
S/H-ADC
Output Bit Code
BINARY, 2'S COMPLEMENT BINARY
Differential Nonlinearity
1 LSB
Output Format
SERIAL
Min Supply Voltage (DC)
4.75V
Supply Type
Analog, Digital
Signal to Noise Ratio (SNR)
88 dB
Sampling Rate (Per Second)
250k
Power Consumption
155mW
Spurious-free dynamic range (SFDR)
99 dB
ECCN Code
EAR99
RoHS Status
ROHS3 Compliant
JESD-609 Code
e4
Moisture Sensitivity Level (MSL)
2 (1 Year)
HTSUS
8542.39.0001
Частые вопросы
FAQ по товару
Короткие ответы для покупателей, которые проверяют ADS8509IBDB, наличие, документацию и процесс закупки.
Что такое ADS8509IBDB?
ADS8509IBDB — это компонент категории Сбор данных - Аналого-цифровые преобразователи (АЦП) от Texas Instruments. Эта страница товара собирает основные данные для закупки перед проверкой цены, наличия, документации или образцов.
Какой корпус и описание указаны для ADS8509IBDB?
Для ADS8509IBDB указан корпус SSOP. Текущее описание товара: IC ADC 16BIT 250KSPS SRL 28-SSOP. Перед утверждением закупки покупателям следует сверить корпус, footprint и электрические параметры с datasheet или условиями предложения.
Есть ли ADS8509IBDB в наличии?
Сейчас на странице указано 171722 шт. на складе и 14232 шт. доступно для ADS8509IBDB. Так как наличие электронных компонентов быстро меняется, отправьте RFQ, чтобы подтвердить актуальный склад, срок поставки и финальную цену.
Можно ли запросить цену или образец для ADS8509IBDB?
Да. Используйте действие быстрого запроса цены или запроса образца на этой странице, чтобы отправить количество и требования по закупке для ADS8509IBDB от Texas Instruments. Команда TrustCompo проверит цену, наличие и поддержку документации.
Доступен ли datasheet для ADS8509IBDB?
Отдельная ссылка на datasheet сейчас не указана для ADS8509IBDB от Texas Instruments. Свяжитесь с нами с номером детали и нужными параметрами, чтобы команда помогла подтвердить документацию на этапе предложения.
Что нужно проверить перед заказом ADS8509IBDB?
Перед подтверждением заказа покупателям следует проверить производителя, корпус, количество, целевую цену, требования RoHS или другие требования соответствия, а также необходимость Certificate of Conformance или прослеживаемости для ADS8509IBDB.
