BCP56-10T1G Транзисторы биполярные (BJT) одиночные от ON Semiconductor
BCP56-10T1G — это модель из категории Транзисторы биполярные (BJT) одиночные от ON Semiconductor, представленная на TrustCompo для покупателей, которым нужен понятный контекст по закупке и проверке до RFQ. Эта позиция находится в товарном пути Дискретные полупроводниковые изделия / Транзисторы биполярные (BJT) одиночные. Известный корпус сейчас указан как SOT-223 в карточке бренда ON Semiconductor. TRANS NPN 80V 1A SOT-223. TrustCompo собирает доступные данные по модели, бренду, товарной иерархии и спецификациям для BCP56-10T1G, чтобы покупатели быстрее переходили от проверки к запросу предложения.
RoHS
Datasheet

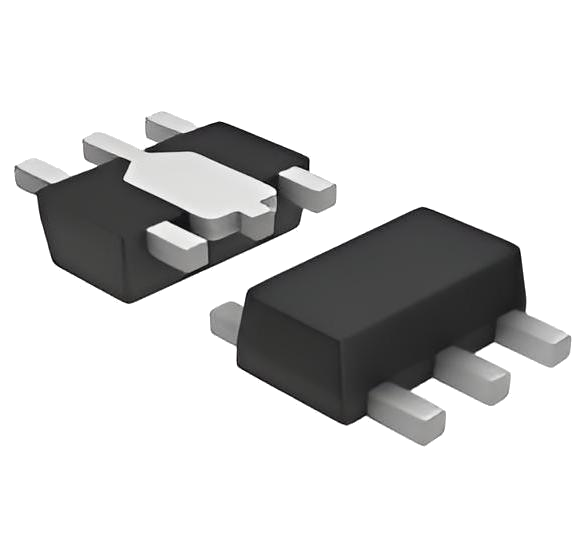

Изображения приведены только для справки. Пожалуйста, свяжитесь с нами для получения последних изображений.
Проверка подлинности и прослеживаемости
Быстрый ответ по RFQ
Поддержка по документации
Проверка перед отгрузкой
Ключевые характеристики
Серия
-
Минимальное количество
1
Категория
Дискретные полупроводниковые изделияПодкатегория
Транзисторы биполярные (BJT) одиночныеОписание
TRANS NPN 80V 1A SOT-223
Основные характеристики
-
Техническое описание
Открыть datasheet BCP56-10T1GТехнический документ
Откройте официальный datasheet
Изучите актуальный datasheet для BCP56-10T1G от ON Semiconductor в отдельной вкладке, чтобы инженеры и закупщики могли проверить корпус, электрические характеристики и детали применения, не покидая страницу товара.
Зачем отправлять RFQ
На этапе RFQ удобно уточнить коммерческие и документальные детали, которые обычно нужны закупщикам до размещения заказа.
RoHS, REACH и lead-free документацию можно подтвердить на этапе RFQ
Traceability и Certificate of Conformance доступны по запросу
Поддержка pre-shipment inspection report для quality review
Сигналы доверия
Международно признанные сертификаты
Сертификаты работают лучше всего, когда они подкреплены понятными обещаниями по прослеживаемости, обращению и инспекции.
ISO 9001
Процессы менеджмента качества для более стабильной закупки и обращения с продукцией.
AS9120B
Контроль дистрибуции авиационного уровня для прослеживаемости и надежности.
ISO 14001
Экологическая дисциплина в операционных и складских процессах.
ESD Control
Стандарты защиты от электростатического разряда для чувствительных компонентов.
Процесс заказа
Поймите, как оформить заказ и какие политики поддерживают закупку
Здесь собран быстрый путь к заказу и страницы policy, которые покупатели обычно просматривают перед подтверждением закупки компонента.
Как заказать этот товар
Простой B2B-процесс помогает инженерной и закупочной команде перейти от проверки позиции к коммерческому подтверждению.
1
Проверьте позицию и количество
Сверьте номер детали, корпус, ключевые характеристики и целевое количество, чтобы запрос цены точно отражал нужный вашей команде scope закупки.
2
Отправьте RFQ или запрос на образец
Используйте быстрый запрос цены для коммерческой оценки или запрос образца, если инженерная валидация еще идет и нужен небольшой объем для проверки.
3
Согласуйте доставку, оплату и документы
До финального подтверждения уточните сроки наличия, способ отгрузки, схему оплаты и любые документы по прослеживаемости или инспекции, которые нужны вашему процессу.
Какие policy обычно проверяют покупатели
Эти страницы объясняют правила работы по образцам, доставке, оплате и quality support до размещения заказа.
Доставка и отгрузка
Ознакомьтесь с точкой отправки, вариантами перевозчиков, способами доставки и факторами, влияющими на срок транзита международных заказов.
Посмотреть условия доставкиУсловия оплаты
Узнайте о поддерживаемых способах оплаты, типах инвойсов, валюте котировки и коммерческих границах международных B2B-заказов.
Посмотреть условия оплатыЦентр качества и прослеживаемости
Посмотрите, как входной контроль, проверка перед отгрузкой, traceability support, сертификаты и дополнительные тесты встроены в наш quality workflow.
Посмотреть quality workflowСтруктурированный контент продукта
Изучайте продукт так, как его оценивают закупщики
Просматривайте обзор, подробные характеристики и связанные материалы по закупке в одном структурированном блоке без перегрузки длинными разрозненными секциями.
Обзор продукта
Обзор
The BCP56-10T1G is a PNP Bipolar Junction Transistor (BJT) manufactured by ON Semiconductor. BJTs are commonly used in electronic circuits for amplification and switching purposes.
Key Features:
- Type: PNP Bipolar Junction Transistor (BJT)
- Collector-Base Voltage: -80V
- Emitter-Base Voltage: -5V
- Continuous Collector Current: -1A
- Low Saturation Voltage: Provides efficient current flow with minimal voltage drop when fully turned on.
- Fast Switching Speed: Enables rapid switching between on and off states, suitable for high-speed switching applications.
- Small Form Factor Package: Available in a compact SOT-223 package for space-constrained applications.
- RoHS Compliant: Complies with environmental standards for the Restriction of Hazardous Substances, ensuring environmental safety.
- Lead-Free: Contains no lead in its construction, meeting lead-free soldering requirements for modern electronics manufacturing.
Applications:
- Amplification: Used as amplifiers in audio amplifiers, signal processing circuits, and RF (Radio Frequency) circuits.
- Switching circuits: Employed in electronic switches, relay drivers, and motor control circuits for controlling the flow of current.
- Voltage regulation: Integrated into voltage regulator circuits for regulating and stabilizing voltage levels in power supplies and voltage regulators.
- LED drivers: Used to drive LEDs (Light Emitting Diodes) in lighting and display applications.
- Power management: Integrated into power management circuits for battery charging, power supply regulation, and DC-DC conversion.
- Overvoltage protection: Integrated into protection circuits to safeguard sensitive electronic components from voltage spikes and surges.
Быстрый просмотр
Популярные характеристики вынесены наверх
Product Attribute
Part Status
Active
Product Attribute
REACH Status
REACH Unaffected
Product Attribute
ECCN
EAR99
Product Attribute
Lifecycle Status
ACTIVE (Last Updated: 1 day ago)
Product Attribute
Lead Free
Lead Free
Product Attribute
Mounting Type
Surface Mount
Part Status
Active
REACH Status
REACH Unaffected
ECCN
EAR99
Lifecycle Status
ACTIVE (Last Updated: 1 day ago)
Lead Free
Lead Free
Mounting Type
Surface Mount
Factory Lead Time
8 Weeks
Published
2005
Packaging
Tape & Reel (TR)
Terminal Position
DUAL
Peak Reflow Temperature (Cel)
260
Terminal Form
GULL WING
Element Configuration
Single
Manufacturer
ON Semiconductor
Package / Case
TO-261-4, TO-261AA
Categories
Discrete Semiconductor Products
Transistor Element Material
SILICON
Power Dissipation
1.5W
Subcategory
Other Transistors
Operating Temperature
-65°C~150°C TJ
Surface Mount
YES
Contact Plating
Tin
Radiation Hardening
No
Reflow Temperature-Max (s)
40
Pbfree Code
yes
Max Power Dissipation
1.5W
Current Rating
1A
Number of Terminations
4
Height
1.65mm
Width
3.7mm
Length
6.7mm
Number of Pins
4
Pin Count
4
Max Collector Current
1A
Voltage - Rated DC
80V
Gain Bandwidth Product
130MHz
Case Connection
COLLECTOR
Collector Base Voltage (VCBO)
100V
Sub-Categories
Transistors - Bipolar (BJT) - Single
Transistor Application
AMPLIFIER
Emitter Base Voltage (VEBO)
5V
Polarity/Channel Type
NPN
Current - Collector Cutoff (Max)
100nA ICBO
hFE Min
25
Vce Saturation (Max) @ Ib, Ic
500mV @ 50mA, 500mA
Collector Emitter Saturation Voltage
500mV
Collector Emitter Breakdown Voltage
80V
Collector Emitter Voltage (VCEO)
80V
Frequency
130MHz
Transition Frequency
130MHz
Base Part Number
BCP56
DC Current Gain (hFE) (Min) @ Ic, Vce
63 @ 150mA 2V
Manufacturer's Part No.
BCP56-10T1G
JESD-609 Code
e3
Moisture Sensitivity Level (MSL)
1 (Unlimited)
RoHS Status
ROHS3 Compliant
REACH SVHC
No SVHC
ECCN Code
EAR99
HTSUS
8541.29.0075
Number of Elements
1
Transistor Type
NPN
Max Breakdown Voltage
80V
Частые вопросы
FAQ по товару
Короткие ответы для покупателей, которые проверяют BCP56-10T1G, наличие, документацию и процесс закупки.
Что такое BCP56-10T1G?
BCP56-10T1G — это компонент категории Транзисторы биполярные (BJT) одиночные от ON Semiconductor. Эта страница товара собирает основные данные для закупки перед проверкой цены, наличия, документации или образцов.
Какой корпус и описание указаны для BCP56-10T1G?
Для BCP56-10T1G указан корпус SOT-223. Текущее описание товара: TRANS NPN 80V 1A SOT-223. Перед утверждением закупки покупателям следует сверить корпус, footprint и электрические параметры с datasheet или условиями предложения.
Есть ли BCP56-10T1G в наличии?
Сейчас на странице указано 30151 шт. на складе и 80889 шт. доступно для BCP56-10T1G. Так как наличие электронных компонентов быстро меняется, отправьте RFQ, чтобы подтвердить актуальный склад, срок поставки и финальную цену.
Можно ли запросить цену или образец для BCP56-10T1G?
Да. Используйте действие быстрого запроса цены или запроса образца на этой странице, чтобы отправить количество и требования по закупке для BCP56-10T1G от ON Semiconductor. Команда TrustCompo проверит цену, наличие и поддержку документации.
Доступен ли datasheet для BCP56-10T1G?
Да. На этой странице есть ссылка на datasheet для BCP56-10T1G от ON Semiconductor, чтобы инженеры и закупщики могли проверить корпус, характеристики и детали применения перед покупкой.
Что нужно проверить перед заказом BCP56-10T1G?
Перед подтверждением заказа покупателям следует проверить производителя, корпус, количество, целевую цену, требования RoHS или другие требования соответствия, а также необходимость Certificate of Conformance или прослеживаемости для BCP56-10T1G.
