ON SemiconductorДискретные полупроводниковые изделияДиоды - Выпрямители - Массивы

Поставка оригинальных MMBD2836LT1G, Диоды - Выпрямители - Массивы, от ON Semiconductor

DIODE ARRAY GP 75V 100MA SOT23-3

RoHS
Datasheet
Поставка оригинальных MMBD2836LT1G, Диоды - Выпрямители - Массивы, от ON Semiconductor | TrustCompo

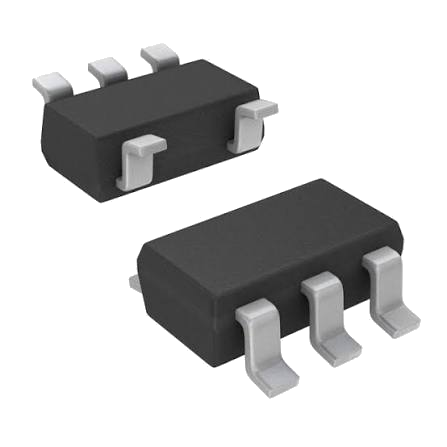

Изображения приведены только для справки. Пожалуйста, свяжитесь с нами для получения последних изображений.

Номер детали

MMBD2836LT1G

Внутренний код

TCE000048871

Упаковка

SOT23

Производитель

ON Semiconductor

Ключевые характеристики

Серия

-

Минимальное количество

1

Категория

Дискретные полупроводниковые изделия

Подкатегория

Диоды - Выпрямители - Массивы

Описание

DIODE ARRAY GP 75V 100MA SOT23-3

Основные характеристики

-

Открыть datasheet

Технический документ

Откройте официальный datasheet

Изучите актуальный datasheet для MMBD2836LT1G от ON Semiconductor в отдельной вкладке, чтобы инженеры и закупщики могли проверить корпус, электрические характеристики и детали применения, не покидая страницу товара.

Открыть datasheet

Зачем отправлять RFQ

На этапе RFQ удобно уточнить коммерческие и документальные детали, которые обычно нужны закупщикам до размещения заказа.

Подтвердить наличие и ожидания по срокам
Уточнить CoC и поддержку прослеживаемости
Согласовать проверку и детали отгрузки

Сигналы доверия

Международно признанные сертификаты

4 сертификата

Сертификаты работают лучше всего, когда они подкреплены понятными обещаниями по прослеживаемости, обращению и инспекции.

ISO 9001

Процессы менеджмента качества для более стабильной закупки и обращения с продукцией.

AS9120B

Контроль дистрибуции авиационного уровня для прослеживаемости и надежности.

ISO 14001

Экологическая дисциплина в операционных и складских процессах.

ESD Control

Стандарты защиты от электростатического разряда для чувствительных компонентов.

Проверка подлинности

CoC по запросу

Проверка перед отгрузкой

Оперативная RFQ-поддержка

Почему закупщики доверяют этому процессу поставки

Наш процесс качества направлен на снижение риска контрафакта и поддержку уверенных закупок. Компоненты проходят документированные этапы обращения и проверки, чтобы закупочные команды могли принимать решения с большей уверенностью.

Структурированный контент продукта

Изучайте продукт так, как его оценивают закупщики

Переключайтесь между обзором, характеристиками и связанными материалами без длинной непрерывной страницы.

Обзор продукта

Обзор

DIODE ARRAY GP 75V 100MA SOT23-3

Полная техническая структура

Подробные характеристики

Просматривайте сгруппированные атрибуты и параметры без перегрузки одной длинной таблицей.

Быстрый просмотр

Популярные характеристики вынесены наверх

Export Classifications & Environmental

JESD-609 Code

e3

Export Classifications & Environmental

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Export Classifications & Environmental

RoHS Status

ROHS3 Compliant

Export Classifications & Environmental

REACH SVHC

No SVHC

Export Classifications & Environmental

HTSUS

8541.10.0070

Export Classifications & Environmental

ECCN Code

EAR99

JESD-609 Code
e3
Moisture Sensitivity Level (MSL)
1 (Unlimited)
RoHS Status
ROHS3 Compliant
REACH SVHC
No SVHC
HTSUS
8541.10.0070
ECCN Code
EAR99
Speed
Small Signal =< 200mA (Io), Any Speed
Current - Reverse Leakage @ Vr
100nA @ 50V
Number of Elements
2
Diode Element Material
SILICON
Diode Type
Standard
Max Reverse Leakage Current
100nA
Operating Temperature - Junction
-55°C~150°C
Reverse Recovery Time
4 ns
Forward Voltage
1.2V
Capacitance
4pF
Voltage - Forward (Vf) (Max) @ If
1.2V @ 100mA
Forward Current
100mA
Peak Reverse Current
100nA
Max Repetitive Reverse Voltage (Vrrm)
75V
Max Reverse Voltage (DC)
75V
Average Rectified Current
100mA
Part Status
Active
REACH Status
REACH Unaffected
ECCN
EAR99
Lead Free
Lead Free
Mounting Type
Surface Mount
Min Operating Temperature
-55°C
Lifecycle Status
ACTIVE (Last Updated: 5 days ago)
Published
2004
Factory Lead Time
4 Weeks
Halogen Free
Halogen Free
Packaging
Cut Tape (CT)
Terminal Position
DUAL
Peak Reflow Temperature (Cel)
260
Terminal Form
GULL WING
Height
1.016mm
Manufacturer
ON Semiconductor
Categories
Discrete Semiconductor Products
Subcategory
Rectifier Diodes
HTS Code
8541.10.00.70
Element Configuration
Common Anode
Package / Case
TO-236-3, SC-59, SOT-23-3
Sub-Categories
Diodes - Rectifiers - Arrays
Length
3.0226mm
Surface Mount
YES
Contact Plating
Tin
Radiation Hardening
No
Reflow Temperature-Max (s)
40
Pbfree Code
yes
Number of Pins
3
Pin Count
3
Number of Terminations
3
Current Rating
200mA
Power Dissipation
300mW
Max Operating Temperature
150°C
Recovery Time
4 ns
Voltage - Rated DC
75V
Diode Configuration
1 Pair Common Anode
Width
1.397mm
Current - Average Rectified (Io)
100mA DC
Base Part Number
MMBD2836
Manufacturer's Part No.
MMBD2836LT1G
Output Current-Max
0.05A

Частые вопросы

FAQ по товару

Короткие ответы для покупателей, которые проверяют MMBD2836LT1G, наличие, документацию и процесс закупки.

Что такое MMBD2836LT1G?

MMBD2836LT1G — это компонент категории Диоды - Выпрямители - Массивы от ON Semiconductor. Эта страница товара собирает основные данные для закупки перед проверкой цены, наличия, документации или образцов.

Какой корпус и описание указаны для MMBD2836LT1G?

Для MMBD2836LT1G указан корпус SOT23. Текущее описание товара: DIODE ARRAY GP 75V 100MA SOT23-3. Перед утверждением закупки покупателям следует сверить корпус, footprint и электрические параметры с datasheet или условиями предложения.

Есть ли MMBD2836LT1G в наличии?

Сейчас на странице указано 17196 шт. на складе и 13596 шт. доступно для MMBD2836LT1G. Так как наличие электронных компонентов быстро меняется, отправьте RFQ, чтобы подтвердить актуальный склад, срок поставки и финальную цену.

Можно ли запросить цену или образец для MMBD2836LT1G?

Да. Используйте действие быстрого запроса цены или запроса образца на этой странице, чтобы отправить количество и требования по закупке для MMBD2836LT1G от ON Semiconductor. Команда TrustCompo проверит цену, наличие и поддержку документации.

Доступен ли datasheet для MMBD2836LT1G?

Да. На этой странице есть ссылка на datasheet для MMBD2836LT1G от ON Semiconductor, чтобы инженеры и закупщики могли проверить корпус, характеристики и детали применения перед покупкой.

Что нужно проверить перед заказом MMBD2836LT1G?

Перед подтверждением заказа покупателям следует проверить производителя, корпус, количество, целевую цену, требования RoHS или другие требования соответствия, а также необходимость Certificate of Conformance или прослеживаемости для MMBD2836LT1G.
