Что такое BAV70-7?
BAV70-7 — это компонент категории Диоды - Выпрямители - Массивы от Diodes Incorporated. Эта страница товара собирает основные данные для закупки перед проверкой цены, наличия, документации или образцов.
Поставка оригинальных BAV70-7, Диоды - Выпрямители - Массивы, от Diodes Incorporated
DIODE ARRAY GP 75V 150MA SOT23-3
RoHS
Datasheet
Изображения приведены только для справки. Пожалуйста, свяжитесь с нами для получения последних изображений.
Ключевые характеристики
Серия
-
Минимальное количество
1
Категория
Дискретные полупроводниковые изделияПодкатегория
Диоды - Выпрямители - МассивыОписание
DIODE ARRAY GP 75V 150MA SOT23-3
Основные характеристики
-
Технический документ
Откройте официальный datasheet
Изучите актуальный datasheet для BAV70-7 от Diodes Incorporated в отдельной вкладке, чтобы инженеры и закупщики могли проверить корпус, электрические характеристики и детали применения, не покидая страницу товара.
Зачем отправлять RFQ
На этапе RFQ удобно уточнить коммерческие и документальные детали, которые обычно нужны закупщикам до размещения заказа.
Подтвердить наличие и ожидания по срокам
Уточнить CoC и поддержку прослеживаемости
Согласовать проверку и детали отгрузки
Сигналы доверия
Международно признанные сертификаты
Сертификаты работают лучше всего, когда они подкреплены понятными обещаниями по прослеживаемости, обращению и инспекции.
ISO 9001
Процессы менеджмента качества для более стабильной закупки и обращения с продукцией.
AS9120B
Контроль дистрибуции авиационного уровня для прослеживаемости и надежности.
ISO 14001
Экологическая дисциплина в операционных и складских процессах.
ESD Control
Стандарты защиты от электростатического разряда для чувствительных компонентов.
Проверка подлинности
CoC по запросу
Проверка перед отгрузкой
Оперативная RFQ-поддержка
Почему закупщики доверяют этому процессу поставки
Наш процесс качества направлен на снижение риска контрафакта и поддержку уверенных закупок. Компоненты проходят документированные этапы обращения и проверки, чтобы закупочные команды могли принимать решения с большей уверенностью.
Структурированный контент продукта
Изучайте продукт так, как его оценивают закупщики
Переключайтесь между обзором, характеристиками и связанными материалами без длинной непрерывной страницы.
Обзор продукта
Обзор
DIODE ARRAY GP 75V 150MA SOT23-3
Полная техническая структура
Подробные характеристики
Просматривайте сгруппированные атрибуты и параметры без перегрузки одной длинной таблицей.
Быстрый просмотр
Популярные характеристики вынесены наверх
Product Parameter
Terminal Finish
Tin/Lead (Sn85Pb15)
Product Parameter
Speed
Small Signal =< 200mA (Io), Any Speed
Product Parameter
Current - Reverse Leakage @ Vr
2.5μA @ 75V
Product Parameter
Voltage - Forward (Vf) (Max) @ If
1.25V @ 150mA
Product Parameter
Number of Elements
2
Product Parameter
Diode Element Material
SILICON
Terminal Finish
Tin/Lead (Sn85Pb15)
Speed
Small Signal =< 200mA (Io), Any Speed
Current - Reverse Leakage @ Vr
2.5μA @ 75V
Voltage - Forward (Vf) (Max) @ If
1.25V @ 150mA
Number of Elements
2
Diode Element Material
SILICON
Forward Voltage
1.25V
Diode Type
Standard
Peak Reverse Current
2.5μA
Max Surge Current
2A
Reverse Recovery Time
4 ns
Forward Current
300mA
Capacitance
2pF
Operating Temperature - Junction
-65°C~150°C
Average Rectified Current
150mA
Max Reverse Voltage (DC)
75V
Moisture Sensitivity Level (MSL)
1 (Unlimited)
RoHS Status
RoHS non-compliant
JESD-609 Code
e0
JESD-30 Code
R-PDSO-G3
HTSUS
8541.10.0070
ECCN Code
EAR99
REACH Status
REACH Unaffected
ECCN
EAR99
Min Operating Temperature
-65°C
Lead Free
Contains Lead
Mounting Type
Surface Mount
Published
2005
Part Status
Discontinued
Packaging
Cut Tape (CT)
Terminal Position
DUAL
Terminal Form
GULL WING
Reach Compliance Code
not_compliant
Qualification Status
Not Qualified
Current Rating
50mA
Categories
Discrete Semiconductor Products
Subcategory
Rectifier Diodes
Manufacturer
Diodes Incorporated
Additional Feature
HIGH RELIABILITY
HTS Code
8541.10.00.70
Package / Case
TO-236-3, SC-59, SOT-23-3
Element Configuration
Common Cathode
Diode Configuration
1 Pair Common Cathode
Sub-Categories
Diodes - Rectifiers - Arrays
Reference Standard
AEC-Q101
Pbfree Code
no
Mount
Surface Mount
Pin Count
3
Height
1mm
Number of Terminations
3
Width
1.4mm
Max Operating Temperature
150°C
Recovery Time
4 ns
Voltage - Rated DC
75V
Length
3.05mm
Peak Reflow Temperature (Cel)
235
Reflow Temperature-Max (s)
10
Power Rating
350mW
Weight
200.998119mg
Output Current-Max
0.15A
Base Part Number
BAV70
Manufacturer's Part No.
BAV70-7
Power Dissipation-Max
0.35W
Частые вопросы
FAQ по товару
Короткие ответы для покупателей, которые проверяют BAV70-7, наличие, документацию и процесс закупки.
Какой корпус и описание указаны для BAV70-7?
Для BAV70-7 указан корпус SOT23. Текущее описание товара: DIODE ARRAY GP 75V 150MA SOT23-3. Перед утверждением закупки покупателям следует сверить корпус, footprint и электрические параметры с datasheet или условиями предложения.
Есть ли BAV70-7 в наличии?
Сейчас на странице указано 14130 шт. на складе и 14130 шт. доступно для BAV70-7. Так как наличие электронных компонентов быстро меняется, отправьте RFQ, чтобы подтвердить актуальный склад, срок поставки и финальную цену.
Можно ли запросить цену или образец для BAV70-7?
Да. Используйте действие быстрого запроса цены или запроса образца на этой странице, чтобы отправить количество и требования по закупке для BAV70-7 от Diodes Incorporated. Команда TrustCompo проверит цену, наличие и поддержку документации.
Доступен ли datasheet для BAV70-7?
Да. На этой странице есть ссылка на datasheet для BAV70-7 от Diodes Incorporated, чтобы инженеры и закупщики могли проверить корпус, характеристики и детали применения перед покупкой.
Что нужно проверить перед заказом BAV70-7?
Перед подтверждением заказа покупателям следует проверить производителя, корпус, количество, целевую цену, требования RoHS или другие требования соответствия, а также необходимость Certificate of Conformance или прослеживаемости для BAV70-7.
Диоды - Выпрямители - Массивы
Рекомендуемые товары
Посмотрите больше компонентов из той же подкатегории, чтобы сравнить наличие, совместимость и варианты закупки.
BAT54ADW-7
176 покупали
SOT363
RoHS
Datasheet
DIODE ARRAY SCHOTTKY 30V SOT363
Ориентировочная цена
Требуется запросДобавить в список RFQ
BAS21SLT1G
151 покупали
SOT23
RoHS
Datasheet
DIODE ARRAY GP 250V 225MA SOT23
Ориентировочная цена
$0.02Добавить в список RFQ
BAS40DW-05-7
208 покупали
SOT363
RoHS
Datasheet
DIODE ARRAY SCHOTTKY 40V SOT363
Ориентировочная цена
Требуется запросДобавить в список RFQ
BAS70DW-04-7
204 покупали
SOT363
RoHS
Datasheet
DIODE ARRAY SCHOTTKY 70V SOT363
Ориентировочная цена
Требуется запросДобавить в список RFQ
MURHB840CTG
193 покупали
RoHS
Datasheet
DIODE ARRAY GP 400V 4A D2PAK
Ориентировочная цена
$0.73Добавить в список RFQ

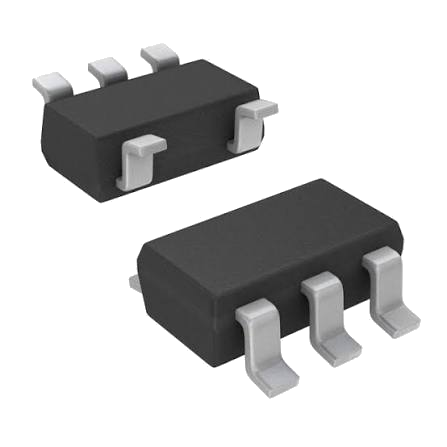

SDMG0340LS-7-F
