Получить образец
Запросите инженерные образцы для оценки применимости, проверки альтернатив и ускорения решения до размещения более крупного заказа.
Запросить образцыMAX709LCSA PMIC - Супервизоры от Maxim Integrated
MAX709LCSA — это модель из категории PMIC - Супервизоры от Maxim Integrated, представленная на TrustCompo для покупателей, которым нужен понятный контекст по закупке и проверке до RFQ. Эта позиция находится в товарном пути Интегральные схемы (ИС) / PMIC - Супервизоры. Известный корпус сейчас указан как 8SOIC в карточке бренда Maxim Integrated. IC PS MONITR W/4.65V RESET 8SOIC. TrustCompo собирает доступные данные по модели, бренду, товарной иерархии и спецификациям для MAX709LCSA, чтобы покупатели быстрее переходили от проверки к запросу предложения.
RoHS
Datasheet
Изображения приведены только для справки. Пожалуйста, свяжитесь с нами для получения последних изображений.
Проверка подлинности и прослеживаемости
Быстрый ответ по RFQ
Поддержка по документации
Проверка перед отгрузкой
Ключевые характеристики
Серия
-
Минимальное количество
1
Категория
Интегральные схемы (ИС)Подкатегория
PMIC - СупервизорыОписание
IC PS MONITR W/4.65V RESET 8SOIC
Основные характеристики
-
Техническое описание
Открыть datasheet MAX709LCSAТехнический документ
Откройте официальный datasheet
Изучите актуальный datasheet для MAX709LCSA от Maxim Integrated в отдельной вкладке, чтобы инженеры и закупщики могли проверить корпус, электрические характеристики и детали применения, не покидая страницу товара.
Зачем отправлять RFQ
На этапе RFQ удобно уточнить коммерческие и документальные детали, которые обычно нужны закупщикам до размещения заказа.
Подтвердить наличие и ожидания по срокам
Уточнить CoC и поддержку прослеживаемости
Согласовать проверку и детали отгрузки
Сигналы доверия
Международно признанные сертификаты
Сертификаты работают лучше всего, когда они подкреплены понятными обещаниями по прослеживаемости, обращению и инспекции.
ISO 9001
Процессы менеджмента качества для более стабильной закупки и обращения с продукцией.
AS9120B
Контроль дистрибуции авиационного уровня для прослеживаемости и надежности.
ISO 14001
Экологическая дисциплина в операционных и складских процессах.
ESD Control
Стандарты защиты от электростатического разряда для чувствительных компонентов.
Процесс заказа
Поймите, как оформить заказ и какие политики поддерживают закупку
Здесь собран быстрый путь к заказу и страницы policy, которые покупатели обычно просматривают перед подтверждением закупки компонента.
Как заказать этот товар
Простой B2B-процесс помогает инженерной и закупочной команде перейти от проверки позиции к коммерческому подтверждению.
1
Проверьте позицию и количество
Сверьте номер детали, корпус, ключевые характеристики и целевое количество, чтобы запрос цены точно отражал нужный вашей команде scope закупки.
2
Отправьте RFQ или запрос на образец
Используйте быстрый запрос цены для коммерческой оценки или запрос образца, если инженерная валидация еще идет и нужен небольшой объем для проверки.
3
Согласуйте доставку, оплату и документы
До финального подтверждения уточните сроки наличия, способ отгрузки, схему оплаты и любые документы по прослеживаемости или инспекции, которые нужны вашему процессу.
Какие policy обычно проверяют покупатели
Эти страницы объясняют правила работы по образцам, доставке, оплате и quality support до размещения заказа.
Доставка и отгрузка
Ознакомьтесь с точкой отправки, вариантами перевозчиков, способами доставки и факторами, влияющими на срок транзита международных заказов.
Посмотреть условия доставкиУсловия оплаты
Узнайте о поддерживаемых способах оплаты, типах инвойсов, валюте котировки и коммерческих границах международных B2B-заказов.
Посмотреть условия оплатыЦентр качества и прослеживаемости
Посмотрите, как входной контроль, проверка перед отгрузкой, traceability support, сертификаты и дополнительные тесты встроены в наш quality workflow.
Посмотреть quality workflowСтруктурированный контент продукта
Изучайте продукт так, как его оценивают закупщики
Просматривайте обзор, подробные характеристики и связанные материалы по закупке в одном структурированном блоке без перегрузки длинными разрозненными секциями.
Обзор продукта
Обзор
General Description
The MAX709 provides a system reset during power-up, power-down, and brownout conditions. When VCC falls below the reset threshold, RESET goes low and holds the µP in reset for 140ms min after VCC rises above the threshold.
The RESET output is guaranteed to be in the correct state with VCCdown to 1V.
The MAX709 provides excellent circuit reliability and low cost by eliminating external components and adjustments when used with +5V, +3.3V, or +3V powered systems.
The MAX709 is available 8-pin DIP, µMAX, and SO packages.
Features
♦+5V, +3.3V, and +3V Versions
♦No External Components
♦Low Cost
♦Precise Power-Down Reset Threshold
♦140ms Min Power-On Reset Delay
♦Immune to Short Negative VCCTransients
♦8-Pin DIP, µMAX, and SO Packages
♦Low Supply Current: 35µA - MAX709R/S/T
The MAX709 provides a system reset during power-up, power-down, and brownout conditions. When VCC falls below the reset threshold, RESET goes low and holds the µP in reset for 140ms min after VCC rises above the threshold.
The RESET output is guaranteed to be in the correct state with VCCdown to 1V.
The MAX709 provides excellent circuit reliability and low cost by eliminating external components and adjustments when used with +5V, +3.3V, or +3V powered systems.
The MAX709 is available 8-pin DIP, µMAX, and SO packages.
Features
♦+5V, +3.3V, and +3V Versions
♦No External Components
♦Low Cost
♦Precise Power-Down Reset Threshold
♦140ms Min Power-On Reset Delay
♦Immune to Short Negative VCCTransients
♦8-Pin DIP, µMAX, and SO Packages
♦Low Supply Current: 35µA - MAX709R/S/T
Быстрый просмотр
Популярные характеристики вынесены наверх
Product Attribute
REACH Status
REACH Unaffected
Product Attribute
ECCN
EAR99
Product Attribute
Packaging
Tube
Product Attribute
Lead Free
Contains Lead
Product Attribute
Mounting Type
Surface Mount
Product Attribute
Published
2006
REACH Status
REACH Unaffected
ECCN
EAR99
Packaging
Tube
Lead Free
Contains Lead
Mounting Type
Surface Mount
Published
2006
Part Status
Obsolete
Categories
Integrated Circuits (ICs)
Terminal Position
DUAL
Terminal Form
GULL WING
Supply Voltage
5V
Technology
CMOS
Peak Reflow Temperature (Cel)
245
Operating Temperature
0°C~70°C TA
Package / Case
8-SOIC (0.154, 3.90mm Width)
Manufacturer
Maxim Integrated
Max Power Dissipation
471mW
Type
Simple Reset/Power-On Reset
Sub-Categories
PMIC - Supervisors
Number of Functions
1
Pbfree Code
no
Width
4mm
Height
1.5mm
Mount
Surface Mount
Length
5mm
Number of Pins
8
Number of Terminations
8
Pin Count
8
Max Supply Voltage
5.5V
Nominal Supply Current
65μA
Power Dissipation
471mW
Min Supply Voltage
1V
Max Output Current
20mA
Max Supply Current
150μA
Subcategory
Power Management Circuits
Number of Voltages Monitored
1
Reset
Active Low
Operating Supply Current
65μA
Min Reset Threshold Voltage
4.5V
Reset Timeout
140ms Minimum
Undervoltage Threshold
4.5V
Max Reset Threshold Voltage
4.75V
Overvoltage Threshold
4.75V
Voltage - Threshold
4.65V
Threshold Voltage
+4.65V
Manufacturer's Part No.
MAX709LCSA
Base Part Number
MAX709
Additional Feature
4.65 RESET THESHOLD VOLTAGE
Moisture Sensitivity Level (MSL)
1 (Unlimited)
REACH SVHC
Unknown
RoHS Status
ROHS3 Compliant
JESD-609 Code
e0
HTSUS
8542.39.0001
ECCN Code
EAR99
Terminal Finish
Tin/Lead (Sn/Pb)
Number of Channels
1
Power Supplies
5V
Adjustable Threshold
NO
Watchdog Timer
No
Output
Push-Pull, Totem Pole
Частые вопросы
FAQ по товару
Короткие ответы для покупателей, которые проверяют MAX709LCSA, наличие, документацию и процесс закупки.
Что такое MAX709LCSA?
MAX709LCSA — это компонент категории PMIC - Супервизоры от Maxim Integrated. Эта страница товара собирает основные данные для закупки перед проверкой цены, наличия, документации или образцов.
Какой корпус и описание указаны для MAX709LCSA?
Для MAX709LCSA указан корпус 8SOIC. Текущее описание товара: IC PS MONITR W/4.65V RESET 8SOIC. Перед утверждением закупки покупателям следует сверить корпус, footprint и электрические параметры с datasheet или условиями предложения.
Есть ли MAX709LCSA в наличии?
Сейчас на странице указано 131372 шт. на складе и 99162 шт. доступно для MAX709LCSA. Так как наличие электронных компонентов быстро меняется, отправьте RFQ, чтобы подтвердить актуальный склад, срок поставки и финальную цену.
Можно ли запросить цену или образец для MAX709LCSA?
Да. Используйте действие быстрого запроса цены или запроса образца на этой странице, чтобы отправить количество и требования по закупке для MAX709LCSA от Maxim Integrated. Команда TrustCompo проверит цену, наличие и поддержку документации.
Доступен ли datasheet для MAX709LCSA?
Да. На этой странице есть ссылка на datasheet для MAX709LCSA от Maxim Integrated, чтобы инженеры и закупщики могли проверить корпус, характеристики и детали применения перед покупкой.
Что нужно проверить перед заказом MAX709LCSA?
Перед подтверждением заказа покупателям следует проверить производителя, корпус, количество, целевую цену, требования RoHS или другие требования соответствия, а также необходимость Certificate of Conformance или прослеживаемости для MAX709LCSA.
PMIC - Супервизоры
Рекомендуемые товары
Посмотрите больше компонентов из той же подкатегории, чтобы сравнить наличие, совместимость и варианты закупки.

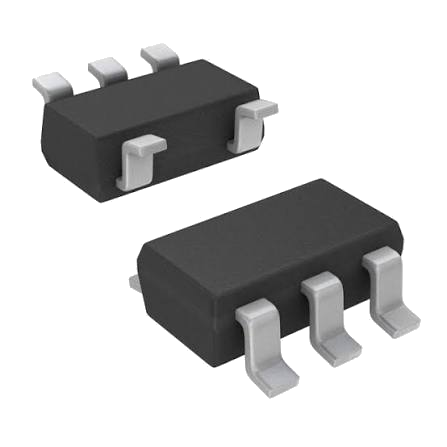

MAX803SQ293T1G
